Lo que aprenderás:
Núcleo tecnológico: La mecánica estructural de las pantallas LED transparentes.
Física óptica: cómo se equilibra la alta transmisión de luz con el brillo visual.
Comparaciones de hardware: diferencias técnicas entre pantallas de vidrio y videowalls convencionales.
Métricas de ingeniería: parámetros clave de rendimiento que incluyen el tamaño de píxel y las proporciones de transparencia.
Integración arquitectónica: métodos de montaje y opciones de laminación estructural.
Aplicaciones comerciales: implementaciones de alto impacto en establecimientos minoristas y corporativos.
Marco de selección: Directrices de ingeniería para la densidad de píxeles y la gestión térmica.
Una pantalla LED de vidrio monta matrices SMD o micro-LED sobre rejillas de aluminio ultrafinas o películas conductoras transparentes. Esta separación física permite el paso de la luz ambiental y la iluminación interior con una mínima proyección de sombras.
Cuando se ve desde la distancia, el ojo humano fusiona la luz emitida en una imagen perfecta a todo color. Cuando está inactiva, la estructura subyacente permanece discreta. Los módulos de vidrio rígido ofrecen una sólida protección ambiental, mientras que las películas transparentes flexibles se aplican directamente a las ventanas de vidrio interiores existentes.
Sustrato Estructural: Compuesto por vidrio templado o película óptica de PET para brindar rigidez mecánica y claridad óptica.
Capa de circuito conductivo: utiliza trazas de PCB de cobre o ITO para entregar energía eléctrica y datos de video.
Matriz emisora de luz: Cuenta con chips SMD de alto brillo que generan luz RGB para visibilidad a la luz del día.
Sistema de controlador integrado: utiliza circuitos integrados de controlador PWM para controlar la salida actual y las frecuencias de actualización.
Para espacios internos de presentación corporativa que requieren un control total del contraste, los ingenieros implementan una pantalla LED interior a todo color para salas de conferencias . Las pantallas de vidrio, por el contrario, están dedicadas a fachadas exteriores de vidrio donde es obligatorio el paso de la luz natural.
Las fuentes de alimentación y los controladores están alojados en canales de marco periféricos en lugar de detrás de la matriz de píxeles, lo que mantiene un paso de luz uniforme.
La transparencia depende de la frecuencia espacial y las relaciones de apertura. El porcentaje de transparencia se calcula dividiendo la superficie no opaca por la superficie total y multiplicando por cien. El aumento del tamaño de los píxeles aumenta la transparencia y reduce la densidad de los píxeles.
El vidrio flotado con bajo contenido de hierro y los revestimientos antirreflectantes eliminan la distorsión del color. Los diodos con una potencia de hasta 6500 nits superan el intenso resplandor de la luz del día.
Paso fino (P2,8 a P3,9): ofrece entre un 50 % y un 60 % de transparencia, una distancia de visualización óptima de 3 a 5 metros y un brillo máximo que oscila entre 1500 y 3500 nits.
Paso estándar (P7,8 a P10,4): ofrece entre un 75 % y un 82 % de transparencia, una distancia de visualización óptima de 8 a 12 metros y un brillo máximo que oscila entre 4500 y 6500 nits.
La encapsulación de amplio ángulo de visión garantiza la coherencia de la imagen para los peatones fuera del eje. Las rejillas ópticas direccionales evitan la fuga de luz dentro del edificio.
Principios operativos: renderizar contenido sobre fondos negros verdaderos inactiva los píxeles oscuros, maximizando la transparencia y reduciendo el consumo de energía.
Los videowalls estándar utilizan recintos sólidos que bloquean completamente la luz del día y añaden un peso sustancial. Las pantallas LED de vidrio reemplazan los respaldos sólidos con perfiles de marco abierto, lo que reduce el peso estructural de 40 kg a menos de 15 kg por metro cuadrado.
Las pantallas transparentes aprovechan la convección al aire libre para enfriar, eliminando ventiladores activos y reduciendo el consumo general de energía.
Opacidad estructural: Los sistemas LED de vidrio mantienen entre un 15% y un 50% de transparencia, mientras que los videowalls sólidos tradicionales son 100% opacos.
Peso estructural: Los módulos de vidrio pesan de 8 a 15 kg por metro cuadrado en comparación con los 35 a 45 kg por metro cuadrado de las pantallas sólidas.
Permeabilidad a la luz natural: Las pantallas de vidrio ofrecen un excelente paso de la luz, mientras que los videowalls sólidos no lo hacen.
Gestión térmica: las pantallas transparentes dependen de la convección natural pasiva, mientras que las paredes sólidas requieren ventiladores de refrigeración activos o sistemas HVAC.

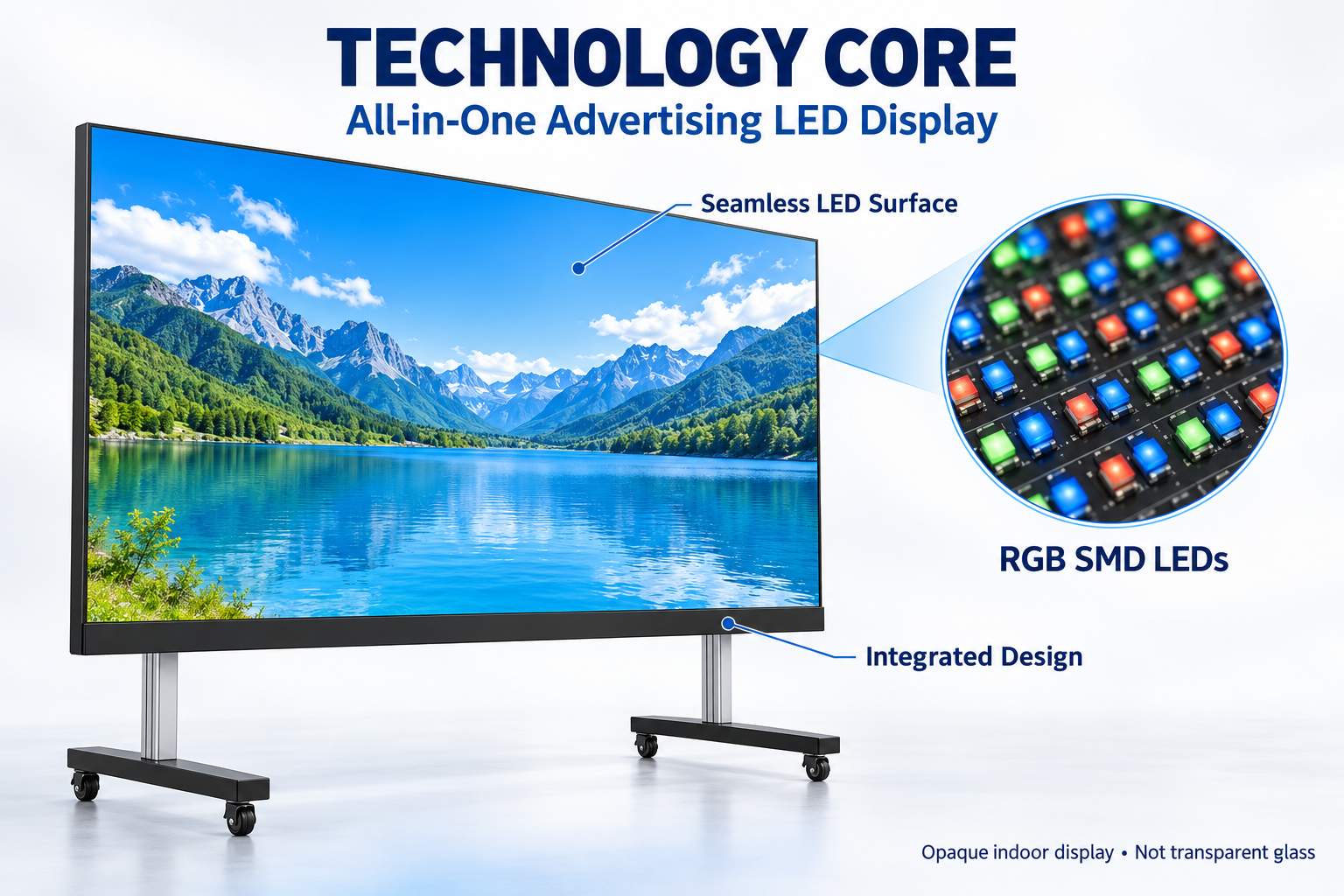

Los proyectos que necesitan una integración comercial densa a menudo utilizan una pantalla LED publicitaria todo en uno para pisos interiores, reservando pantallas de vidrio para las ventanas perimetrales.
Los parámetros principales incluyen altas frecuencias de actualización, profundidad de escala de grises y distribución de energía de cátodo común. La arquitectura de cátodo común suministra energía de forma independiente a los troqueles RGB, lo que reduce la generación de calor hasta en un 30 %.
Frecuencia de actualización: Funciona entre 3840 Hz y 7680 Hz, verificado mediante pruebas de osciloscopio y cámara de alta velocidad.
Profundidad de escala de grises: presenta una profundidad de color de procesamiento de 14 a 16 bits para gradientes tonales suaves.
Clasificación de ingreso: Va desde IP30 para modelos de interior hasta IP65 para aplicaciones de fachada exterior según los estándares IEC 60529.
Las rutas de datos redundantes garantizan un funcionamiento continuo si falla una línea de señal primaria. Las capas intermedias de PVB y EVA unen las láminas del circuito entre las capas protectoras de vidrio.
Los módulos de exhibición de vidrio se montan detrás de fachadas interiores de vidrio o muros cortina. La suspensión de cables aéreos y la sujeción de parteluces verticales son los principales métodos de instalación.
Suspensión aérea con cable: Ideal para ventanas y atrios de escaparates, suspendiendo módulos directamente desde la losa del techo con un perfil estructural ultrabajo.
Sujeción de montantes verticales: se aplica a muros cortina de vidrio comerciales, transfiriendo cargas estructurales directamente a los montantes de vidrio existentes.
Las ranuras de expansión térmica evitan tensiones mecánicas durante el movimiento del edificio. Todos los componentes cumplen con estrictos estándares ignífugos.
Las pantallas transparentes convierten las superficies de vidrio en pantallas multimedia sin obstruir las vistas ni la luz.
Comercio minorista de lujo: implementado en escaparates emblemáticos que requieren alta densidad de píxeles y detalles.
Salas de exposición de automóviles: integradas en vidrio arquitectónico panorámico que requiere alto brillo y supresión del deslumbramiento.
Sede Corporativa: Utilizado en atrios y mamparas de vidrio de lobby priorizando la alta transparencia.
Los operadores frecuentemente combinan pantallas de ventana transparentes con una pantalla LED publicitaria todo en uno para equilibrar el video perimetral con los medios interiores del punto de venta.
La gestión térmica se basa en la convección natural del aire con un espacio de aire de 15 a 30 cm entre el cristal de la ventana y la mampara. Las matrices LED de alambre dorado y los chips controladores PWM extienden la vida operativa más allá de las 100.000 horas.
Aislamiento de energía: Desconecte la alimentación de CA primaria antes de realizar mantenimiento.
Verificación estructural: Inspeccione las abrazaderas de montaje y las cuerdas de seguridad.
Extracción del módulo: suelte los pestillos de bloqueo rápido en la tira objetivo.
Reemplazo de componentes: intercambie una barra de LED precalibrada desde el interior.
